VGA接口作為模擬信號傳輸?shù)慕?jīng)典標準，至今仍在工業控制、醫療設備等領域廣泛應用。其15針D-sub接口通過紅、綠、藍三基色信號及同步信號實現圖像傳輸，而排針連接器則因其靈活布線特性成為PCB板間互聯的優選方案。本文鑫鵬博電子將為大家講解VGA接口與排針連接器的物理對接規范、信號匹配要點及常見故障排除方法，為工程師提供從理論到實踐的全流程指導。

一、VGA接口與排針連接器的物理對接規范

1. 接口識別與防呆設計：

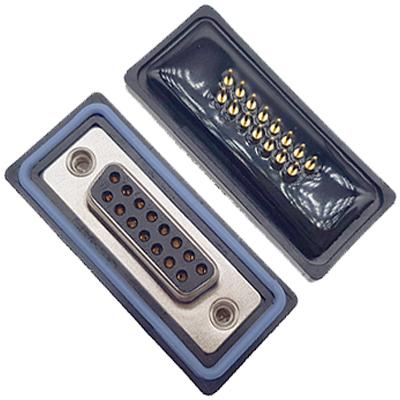

●VGA接口采用梯形15針母口（孔位），排針連接器需選用間距2.54mm的1×15或3×5排列公頭，確保針腳數量與VGA接口嚴格對應。

●防呆關鍵：VGA接口上寬下窄的梯形結構需與排針外殼凹槽對齊，若強行反插可能導致針腳彎曲或電路板銅箔脫落。

2. 焊接工藝標準：

●排針焊接需使用含銀錫線（Sn96.5Ag3Cu0.5），烙鐵溫度控制在320±10℃，每個針腳焊接時間≤3秒以避免塑膠件變形。

●信號線屏蔽處理：VGA的RGB信號線（引腳1-3）需單獨套磁環，并與排針對應的信號引腳（如R、G、B）通過雙絞線連接，絞距≤10mm以降低串擾。

二、VGA接口與排針連接器連接的信號匹配與電氣參數優化

1. 阻抗匹配要求：

●VGA模擬信號傳輸需保持75Ω特性阻抗，排針連接器對應的RGB信號線應采用同軸電纜或雙絞線+屏蔽層結構，阻抗偏差控制在±5%以內。

●同步信號（引腳13-14）需使用獨立排針引腳，避免與數字地（引腳10）共用走線，防止場同步信號失真。

2. 接地系統設計：

●排針的GND引腳（引腳6-8、10）必須通過低阻抗路徑連接至VGA接口的對應地線，建議使用星型接地布局，接地電阻≤0.1Ω。

●若需延長傳輸距離（＞2米），應在排針輸出端增加75Ω終端電阻，并選用帶鐵氧體磁環的VGA線纜抑制高頻干擾。

三、VGA接口與排針連接器進行連接的常見故障診斷與解決方案

1. 信號異常排查：

●現象：畫面偏色/閃爍

●對策：檢查排針RGB引腳（1-3）與VGA接口的焊接連續性，使用萬用表測量引腳間電阻應＜0.5Ω；驗證屏蔽線是否完整接地。

2. 機械穩定性問題：

●現象：接觸不良導致間歇性黑屏

●對策：在排針母座與PCB板之間增設金屬固定支架，或改用帶鎖扣的排針連接器（如JST XH系列），確保插拔力保持在20-50N范圍內。

3. 分辨率適配技巧：

●VGA最高支持1080p@60Hz，若通過排針轉接后無法顯示高分辨率，需在顯卡驅動中手動設置為“模擬信號模式”，并關閉HDCP加密。

VGA接口與排針連接器的正確連接需兼顧物理精度與電氣特性，從防呆設計到阻抗匹配均需嚴格遵循標準。隨著數字接口的普及，此類模擬連接方案仍將在特定場景中發揮不可替代的作用，掌握其核心技術細節對維護老舊設備至關重要。
