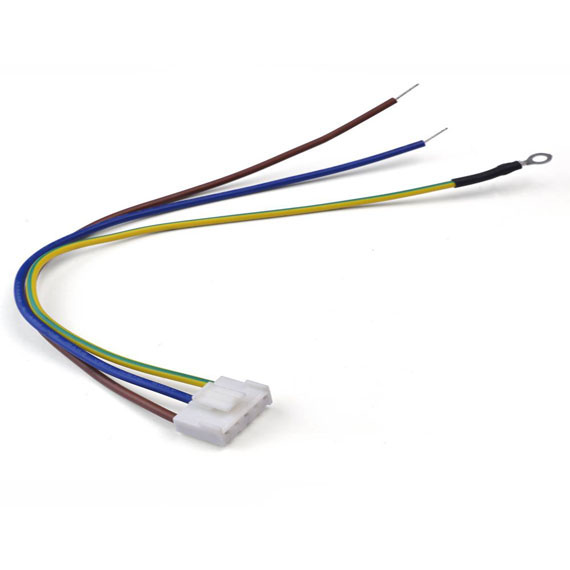

端子線是連接線大類中的一種，常用于加工各種電器、家電等產品的內部配線，使聯線更方便快捷，能減少電子產品的體積，降低生產成本提高生產效率。最適合于移動部件與主板之間、PCB板對PCB板之間、小型化電器設備中作數據傳輸線纜之用。常用的規格有0.5mm、0.8mm、1.0mm、1.25mm、1.27mm、1.5mm、2.0mm、2.54mm等各種間距柔性電纜線。本文主要由鑫鵬博電子科技來為大家講解端子線最常見的三種不良案例，分別是：端子線的接觸不良、端子線的絕緣不良、端子線的固定不良。

一、端子線的接觸不良

端子線的接觸件必須具備優良的結構，穩定可靠的接觸保持力和良好的導電性能。因?yàn)槎俗泳€內部的金屬導體是端子的核心零件，它將來自外部電線或電纜的電壓，電流或信號傳遞到與其相配的連接器對應的接觸件上。

另一方面，由于端子線的接觸件結構設計不合理，材料選用錯誤，模具不穩定，加工尺寸超差，表面粗糙，熱處理電鍍等表面處理工藝不合理。還有在組裝不當，貯存使用環境惡劣和操作使用不當，都會在接觸件的接觸部位和配合部位造成端子線的接觸不良。

二、端子線的絕緣不良

端子線的絕緣體作用是使接觸件保持正確的位置排列，并使接觸件與接觸件之間，接觸件與殼體之間相互絕緣。故絕緣件必須具備優良的電氣性能，機械性能和工藝成型性能。特別是隨著高密度，小型化接線端子的廣泛使用，絕緣體的有效壁厚越來越薄。這也是對端子線的絕緣材料，注塑模具精度和成型工藝等提出了更高的要求。

另一方面，由于端子線的絕緣體表面或內部存在金屬多余物，表面塵埃，焊劑等污染受潮。有機材料析出物及有害氣體吸附膜與表面水膜融合形成離子性導電通道，吸潮，長霉，絕緣材料老化等原因，都會造成短路，漏電，擊穿，絕緣電阻低等，造成端子線的絕緣不良現象。

三、端子線的固定不良

端子線的絕緣體不僅起絕緣作用，通常也為伸出的接觸件提供精確的對中和保護，同時還具有安裝定位，鎖緊固定在設備上的功能。如果端子線的固定不良，輕者影響接觸可靠造成瞬間斷電，嚴重的就是產品解體。

而解體是指端子線在插合狀態下，由于材料、、設計、工藝等原因?qū)е陆Y(jié)構不可靠造成的插頭與插座之間，插針與插孔之間的不正常分離，將造成控制系統電能傳輸和信號控制中斷的嚴重后果。由于設計不可靠，選材錯誤，成型工藝選擇不當，熱處理、模具、裝配、熔接等工藝質量差，裝配不到位等都會造成端子線的固定不良。

以上是連接器、連接線廠家鑫鵬博電子科技講解的端子線產品的三種不良案例，希望能幫助到有需求端子線產品知識的人們。深圳市鑫鵬博電子科技有限公司是集研發、生產、銷售、服務于一體的精密接插件及線束的專業連接器連接線生產廠家，20年專業于高質量的連接器、排針連接器、排母連接器、簡牛連接器、牛角連接器、D-SUB連接器、RJ45連接器、FPC連接器、USB連接器，連接線、端子線、注塑線、各種電子線束等的生產研發，產品品種已20000余種，完全能夠滿足各類高端客戶的需求。
