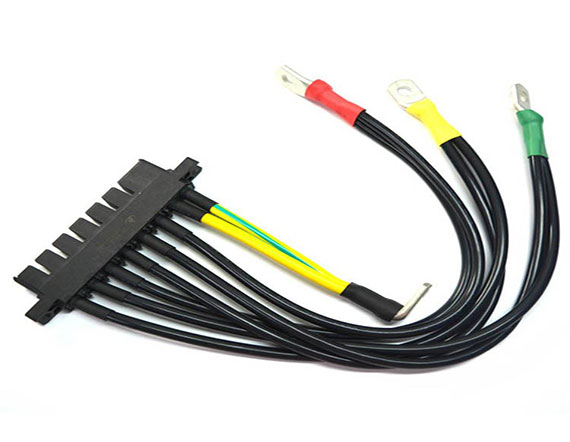

你知道連接器電線外面的彩色涂層叫什么嗎？它被稱為絕緣。要知道連接器電線線束從開始使用的那一天開始，電線的絕緣皮就開始慢慢的老化了。所以說連接器絕緣線束的電阻測試是非常重要的。一般有那些測試的方法呢？下面由鑫鵬博電子科技為大家講解下連接器絕緣線束的電阻測試重要性及測試方法介紹。

連接器絕緣線束電阻測試的重要性

連接器的電線絕緣皮不像精美的葡萄酒，年份越久，質量越高。電線的電氣強度會隨著時間的推移，使其性能惡化并且其隔離導體的能力降低，如果電線受惡劣環境和極端溫度會進一步加速絕緣劣化。在制造電線束期間損壞電線的絕緣，例如用線切割器劃傷，也會降低絕緣的完整性。這就是為什么一些航空航天和國防工業必須對所有連接器線束進行全面的絕緣電阻測試了。

連接器絕緣線束電阻測試方法

用于檢測連接器導線絕緣最簡單的測試方法是是“絕緣電阻”測試和“IR”測試。盡管IR測試是在20世紀初開發的，但目前這類測試方法仍在使用。如果連接器電線絕緣失效會造成設備的失控和導致人身傷害，尤其是在應用在航空領域時，存在的危險情況就非常之嚴峻了。因此，在了解電線的制造過程中要嚴格檢測任何絕緣劣化并采取預防措施是非常重要的。

在IR測試期間，測試設備在導體和其他導體之間會施加高直流DC電壓，通常為500至1500VDC，會持續特定的時間。如果正在測試電線絕緣的完整性的時候，這時很少有電流會在導體之間流動，因此預期高電阻值通常為35至100兆歐。

建議設備上的每項電氣組件都要進行IR測試，因?yàn)榧词谷庋劭床坏剿部赡艽嬖诮^緣的惡化，連接器絕緣電阻測試確保著對電線和電氣的強度參數。證明了絕緣電阻（IR）測試對于所有的連接器線束和電纜組件測試需求是必然的。
