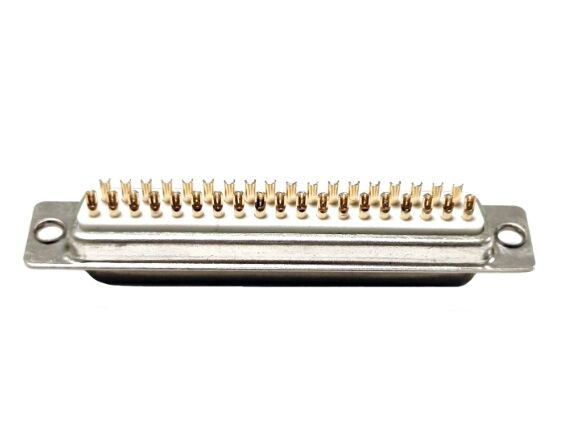

對于設計用于印刷電路板(PCB)的連接器，建議在IR和DWV樣品未安裝到測試板上時對其進行測試，這樣做是為了消除影響測試板退化的因素，本文鑫鵬博連接器廠家主要為大家分享設計印刷電路板(PCB)連接器使用測試板的評估問題！

有兩種技術用于執行IR和DWV，第一種是點對點技術，主要用于測量每對連接器相鄰的觸點。而第二種是將所有“正 (+)”極性觸點連接在一起，所有“負 (-)”極性觸點也是如此。

對于后一種技術，在一次測量中測試完整的連接器，它也比點對點技術更嚴厲一些。如果發生故障，則有必要斷開電路以確定它是由于隔離位置還是由于嚴重缺陷而發生的。但連接器在配合狀態下進行測試時，則必須將它們?nèi)∠浜弦源_定插頭或插座是否有故障。

使用配對連接器的總線式技術是最常見的技術，從時間的角度來看，它的成本要低得多，而且效率更高?？偩€(xiàn)式技術需要相同的時間來執行，但它是測試整個連接器的變量而不是單個對的變量，以實現成本和時間的顯著降低。

如果PCB連接器的設計必須使用測試板時，則必須仔細評估走線尺寸、環形環和焊接測試引線，以確保保持適當?shù)拈g距。雖然記錄與走線、環形圈之間的間距不當或焊接不當相關的故障并不罕見，但這會減少與設計錯誤無關的相鄰特征之間的距離。
